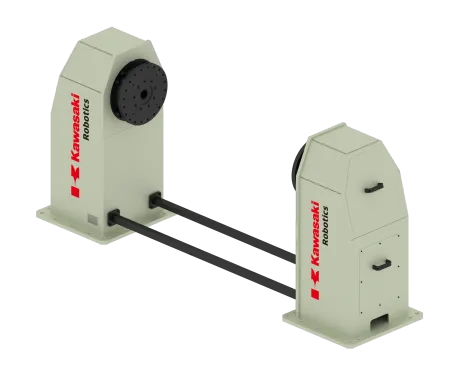

Posicionador de soldadura de eixo único com eixo rotativo horizontal e carga útil de 1500 kg
PST1500-H1
- Posicionador de eixo único para uso geral
- Eixo rotativo horizontal
- Unidade de suporte - comprimento alargado da peça de trabalho
- Eixo externo Kawasaki (controlador E0x)
- Opção: viga central**
| Carga útil máxima | 1500 kg |
| Graus de liberdade | 1 eixo |
| Binário nominal JT1 | 1960 Nm |
| Binário máximo JT1 | 4900 Nm |
| Binário máx. de inclinação | 6850 Nm |
| Faixa de viragem JT1 | +/-360° |
| Velocidade máxima de rotação JT1 | 120°/s |
| Repetibilidade | ±0,05 mm |
| Deslocamento máximo do COG em relação ao eixo de rotação JT1 | 130 mm |
| Momento de inércia máximo da massa JT1 | 1200 kgm2 |
| Massa | 850.0000 |
| Altura por defeito do eixo rotativo JT1 | 975 mm |
| Instalação | Piso |
| Cor | NCS S 0510-G50Y & RAL9011 |
| Utilidades incorporadas | Sistema de transferência de solo por soldadura |
| Corrente nominal de soldadura - 100% ciclo de trabalho | 500 A |
| Condições ambientais | 0÷40°C (Humidade) 35÷85%, sem orvalho |
