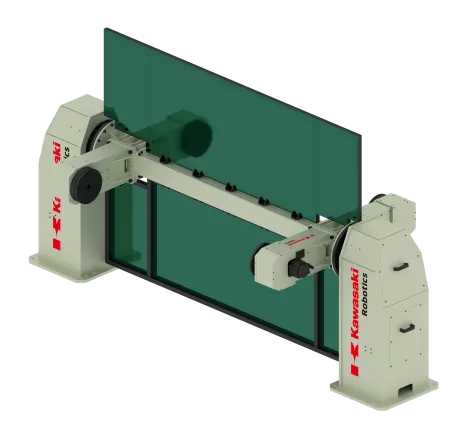

Posicionador de soldadura multieixos com 3 eixos rotativos horizontais, 2 estações e 250 kg de carga útil
PST250-M3H3
- Multiposicionador de uso geral
- 3 eixos de rotação horizontal
- 2 estações
- Eixo externo Kawasaki (controlador E0x)
- Carga útil 250 kg por lado / Distância entre flancos 2500-4000
- Dois tipos: superior e inferior
| Carga útil máxima | 250 kg |
| Graus de liberdade | 3 eixos |
| Diâmetro máximo de pormenor | 1300 mm |
| Razão de carga entre as partes | 100:60 |
| Binário nominal JT2/3 | 265 Nm |
| Binário máximo JT2/3 | Não |
| Gama de viragem JT1 | +/-182° |
| Faixa de viragem JT2/3 | +/-360°* |
| Velocidade máxima de rotação JT1 | 75°/s |
| Velocidade máxima de rotação JT2/3 | 180°/s |
| Repetibilidade | ±0,05 mm |
| Deslocamento máximo COG do eixo de rotação JT2/3 | 100 mm |
| Tempo de rotação JT1 (180°) | 3,35 s |
| Momento de inércia máximo da massa JT1 - sem a inércia da estrutura | 950 kgm2 |
| Momento de massa máximo de inércia JT2/3 | 80 kgm2 |
| Massa | 1050.0000 |
| Altura máxima de carga | 1035 mm |
| Instalação | Piso |
| Cor | NCS S 0510-G50Y & RAL9011 |
| Utilidades incorporadas | Sistema de transferência de solo por soldadura |
| Corrente nominal de soldadura - 100% ciclo de trabalho | 500 A |
| Condições ambientais | 0÷40°C (Humidade) 35÷85%, sem orvalho |
