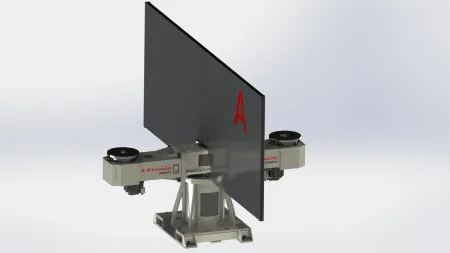

Posicionador de soldadura multieixos com 3 eixos rotativos verticais, 2 estações e 375 kg de carga útil
PST375-M3V3
- Multiposicionador de uso geral
- 3 eixos de rotação vertical
- 2 estações
- Eixo externo Kawasaki (controlador E0x)
- Carga útil 375 kg por lado
| Distância entre flanges | - |
| Carga útil máxima | 375 kg |
| Graus de liberdade | 3 eixos |
| Diâmetro máximo de pormenor | 780 mm |
| Razão de carga entre as partes | 100:60 |
| Binário nominal JT2/3 | 167 Nm |
| Binário máximo JT2/3 | Não |
| Gama de viragem JT1 | +/-182° |
| Faixa de viragem JT2/3 | +/-360°* |
| Velocidade máxima de rotação JT1 | Não |
| Velocidade máxima de rotação JT2/3 | Não |
| Repetibilidade | ±0,05 mm |
| Deslocamento máximo COG do eixo de rotação JT2/3 | 100 mm |
| Tempo de rotação JT1 (180°) | Não |
| Momento de inércia máximo da massa JT1 - sem a inércia da estrutura | Não |
| Momento de massa máximo de inércia JT2/3 | Não |
| Massa | 643.0000 |
| Altura máxima de carga | 865 mm |
| Instalação | Piso |
| Cor | NCS S 0510-G50Y & RAL9011 |
| Utilidades incorporadas | Sistema de transferência de solo por soldadura |
| Corrente nominal de soldadura - 100% ciclo de trabalho | 500 A |
| Condições ambientais | 0÷40°C (Humidade) 35÷85%, sem orvalho |
