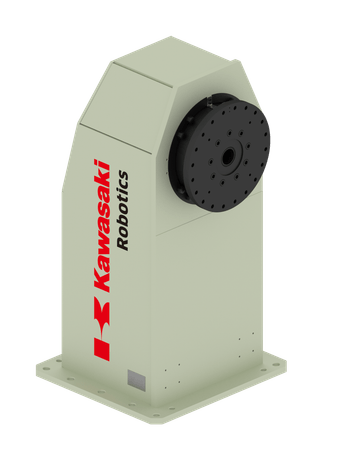

Einachsiger Schweißpositionierer mit horizontaler Drehachse und 1000 kg Nutzlast
PST1000S
- Allgemeiner Einachspositionierer - Basismodul Kurzversion
- Horizontale Drehachse
- Kawasaki externe Achse (E0x Steuerung)
- Nutzlast 1000 kg
| Max. Nutzlast | 1000 kg |
| Freiheitsgrad | 1 Achse |
| Nenndrehmoment JT1 | 1960 Nm |
| Max. Drehmoment JT1 | 4900 Nm |
| Max. Kippmoment | 6850 Nm |
| Drehbereich JT1 | +/-360° |
| Max. Drehgeschwindigkeit JT1 | 120°/s |
| Wiederholbarkeit | ±0,05 mm |
| Max. Offset COG von der Drehachse JT1 | 130 mm |
| Max. Massenträgheitsmoment JT1 | 1200 kgm2 |
| Masse | 325.0000 |
| Standardhöhe der Drehachse JT1 | 370 mm |
| Einbau | Fußboden |
| Farbe | NCS S 0510-G50Y & RAL9011 |
| Eingebaute Hilfsmittel | Schweißnahtübertragungssystem |
| Nennschweißstrom - 100% Einschaltdauer | 500 A |
| Umgebungsbedingungen | 0÷40°C (Luftfeuchtigkeit) 35÷85%, keine Betauung |
