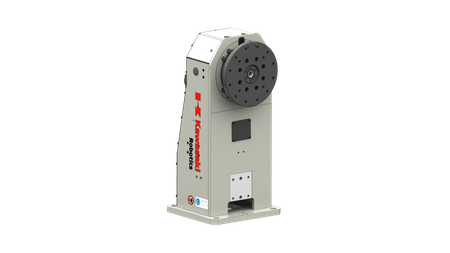

Einachsiger Schweißpositionierer mit horizontaler Drehachse und 125 kg Nutzlast
PST125
- Allgemeiner Einachspositionierer - Basismodul
- Horizontale Drehachse
- Kawasaki externe Achse (E0x Steuerung)
- Nutzlast 125 kg
| Max. Nutzlast | 125 kg |
| Freiheitsgrad | 1 Achse |
| Nenndrehmoment JT1 | 265 Nm |
| Max. Drehmoment JT1 | 660 Nm |
| Max. Kippmoment | 850 Nm |
| Drehbereich JT1 | +/-360° |
| Max. Drehgeschwindigkeit JT1 | 180°/s |
| Wiederholbarkeit | ±0,05 mm |
| Max. Offset COG von der Drehachse JT1 | 200 mm |
| Max. Massenträgheitsmoment JT1 | 80 kgm2 |
| Masse | 80.0000 |
| Standardhöhe der Drehachse JT1 | 545 mm |
| Einbau | Fußboden |
| Farbe | NCS S 0510-G50Y & RAL9011 |
| Eingebaute Hilfsmittel | Schweißnahtübertragungssystem |
| Nennschweißstrom - 100% Einschaltdauer | 500 A |
| Umgebungsbedingungen | 0÷40°C (Luftfeuchtigkeit) 35÷85%, keine Betauung |
