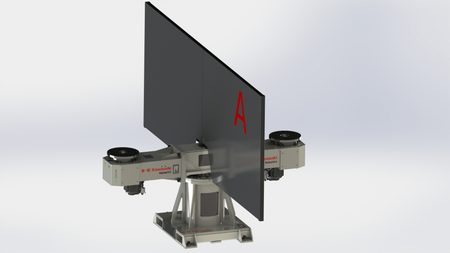

Mehrachsiger Schweißpositionierer mit 3 vertikalen Drehachsen, 2 Stationen und 375 kg Nutzlast
PST375-M3V3
- Allzweck-Multipositionierer
- 3 vertikal drehbare Achsen
- 2 Stationen
- Kawasaki externe Achse (E0x-Steuerung)
- Nutzlast 375 kg pro Seite
| Abstand zwischen den Flanschen | - |
| Max. Nutzlast | 375 kg |
| Freiheitsgrad | 3 Achsen |
| Max.Durchmesser des Ausschnitts | 780 mm |
| Belastungsverhältnis zwischen den Parteien | 100:60 |
| Nenndrehmoment JT2/3 | 167 Nm |
| Max. Drehmoment JT2/3 | Nein |
| Drehbereich JT1 | +/-182° |
| Drehbereich JT2/3 | +/-360°* |
| Max. Drehgeschwindigkeit JT1 | Nein |
| Max. Drehzahl JT2/3 | Nein |
| Wiederholbarkeit | ±0,05 mm |
| Max. Offset COG von der Drehachse JT2/3 | 100 mm |
| Drehzeit JT1 (180°) | Nein |
| Max. Massenträgheitsmoment JT1 - ohne die Trägheit der Struktur | Nein |
| Max. Massenträgheitsmoment JT2/3 | Nein |
| Masse | 643.0000 |
| Max. Ladehöhe | 865 mm |
| Einbau | Fußboden |
| Farbe | NCS S 0510-G50Y & RAL9011 |
| Eingebaute Hilfsmittel | Schweißnahtübertragungssystem |
| Nennschweißstrom - 100% Einschaltdauer | 500 A |
| Umgebungsbedingungen | 0÷40°C (Luftfeuchtigkeit) 35÷85%, keine Betauung |
