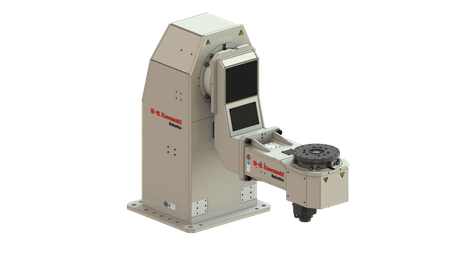

Doppelachsiger Schweißpositionierer mit horizontaler Drehachse, vertikaler Drehachse 500 kg Nutzlast
PST500-L2
- Allzweck-Positionierer mit zwei Achsen
- Horizontale Drehachse + Vertikale Drehachse
- Kawasaki externe Achse (E0x Steuerung)
- Nutzlast 500 kg
| Max. Nutzlast | 500 kg |
| Freiheitsgrad | 2 Achsen |
| Nenndrehmoment JT1 | 1960 Nm |
| Max. Drehmoment JT1 | 4900 Nm |
| Nenndrehmoment JT2 | 950 Nm |
| Max. Drehmoment JT2 | 2450 Nm |
| Drehbereich JT1 | +/-180° |
| Drehbereich JT2 | +/-360° |
| Max. Drehgeschwindigkeit JT1 | 120°/s |
| Max. Drehgeschwindigkeit Jt2 | 150°/s |
| Wiederholbarkeit | ±0,05 mm |
| Max. Offset COG von der Drehachse JT2 | 180 mm |
| Max. Versatz COG von der Flanschfläche | 350 mm |
| Max. Massenträgheitsmoment JT1 | Nein |
| Max. Massenträgheitsmoment JT2 | Nein |
| Masse | 610.0000 |
| Standardhöhe der Drehachse JT1 | 699 mm |
| Einbau | Fußboden |
| Farbe | NCS S 0510-G50Y & RAL9011 |
| Eingebaute Hilfsmittel | Schweißnahtübertragungssystem |
| Nennschweißstrom - 100% Einschaltdauer | 500 A |
| Umgebungsbedingungen | 0÷40°C (Luftfeuchtigkeit) 35÷85%, keine Betauung |
