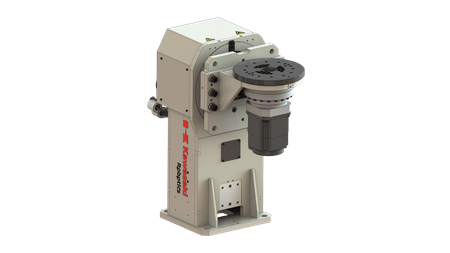

Doppelachsiger Schweißpositionierer mit horizontaler Drehachse und vertikaler Drehachse und 500 kg Nutzlast
PST500E-F2
- Allzweck-Positionierer mit zwei Achsen
- Horizontale Drehachse + Vertikale Drehachse
- Kawasaki externe Achse (E0x Steuerung)
- Nutzlast 500 kg
| Max. Nutzlast | 500 kg |
| Freiheitsgrad | 2 Achsen |
| Nenndrehmoment JT1 | 950 Nm |
| Max. Drehmoment JT1 | 2450 Nm |
| Nenndrehmoment JT2 | 600 Nm |
| Max. Drehmoment JT2 | 1500 Nm |
| Drehbereich JT1 | +/-180° |
| Drehbereich JT2 | +/-360° |
| Max. Drehgeschwindigkeit JT1 | 150°/s |
| Max. Drehgeschwindigkeit Jt2 | 150°/s |
| Wiederholbarkeit | ±0,05 mm |
| Max. Offset COG von der Drehachse JT2 | 100 mm |
| Max. Versatz COG von der Flanschfläche | 85 mm |
| Max. Massenträgheitsmoment JT1 | 315 kgm2 |
| Max. Massenträgheitsmoment JT2 | 101 kgm2 |
| Masse | 180.0000 |
| Standardhöhe der Drehachse JT1 | 545 mm |
| Einbau | Fußboden |
| Farbe | NCS S 0510-G50Y & RAL9011 |
| Eingebaute Hilfsmittel | Schweißnahtübertragungssystem |
| Nennschweißstrom - 100% Einschaltdauer | 500 A |
| Umgebungsbedingungen | 0÷40°C (Luftfeuchtigkeit) 35÷85%, keine Betauung |
