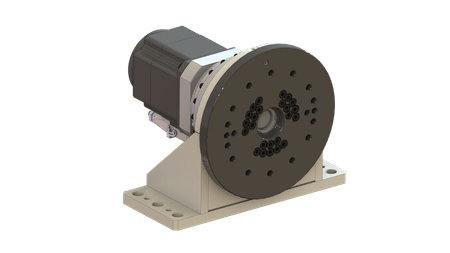

Einachsiger Schweißpositionierer mit horizontaler Drehachse und 500 kg Nutzlast – ECO-Version
PST500E-H1
- Allzweck-Positioniergerät mit einer Achse - ECO-Version
- Horizontale Drehachse
- Unterstützungseinheit - erweiterte Werkstücklänge
- Kawasaki externe Achse (E0x Steuerung)
- Nutzlast 500 kg
| Max. Nutzlast | 500 kg |
| Freiheitsgrad | 1 Achse |
| Nenndrehmoment JT1 | 600 Nm |
| Max. Drehmoment JT1 | 1500 Nm |
| Max. Kippmoment | 2000 Nm |
| Drehbereich JT1 | +/-360° |
| Max. Drehgeschwindigkeit JT1 | 150°/s |
| Wiederholbarkeit | ±0,05 mm |
| Max. Offset COG von der Drehachse JT1 | 122 mm |
| Max. Massenträgheitsmoment JT1 | 107 kgm2 |
| Masse | 90.0000 |
| Standardhöhe der Drehachse JT1 | 158 mm |
| Einbau | Fußboden |
| Farbe | NCS S 0510-G50Y & RAL9011 |
| Eingebaute Hilfsmittel | Schweißnahtübertragungssystem |
| Nennschweißstrom - 100% Einschaltdauer | 500 A |
| Umgebungsbedingungen | 0÷40°C (Luftfeuchtigkeit) 35÷85%, keine Betauung |
