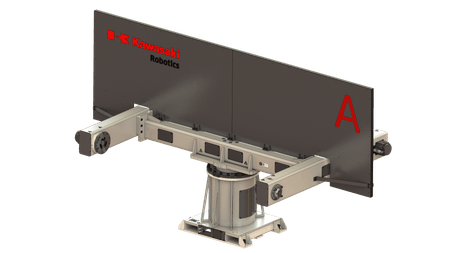

Mehrachsiger Schweißpositionierer mit vertikalen Drehachsen und 2 horizontalen Drehachsen und 500 kg Nutzlast – Kompaktversion
PST500E-M3-H2V1
- Allzweck-Multipositionierer Kompaktversion
- Vertikale Drehachsen + 2 horizontale Drehachsen
- 2 Stationen
- 2 externe Kawasaki-Achsen (E0x-Steuerung)
- Nutzlast 500 kg pro Seite / Abstand zwischen den Flanschen 1600-2000
| Max. Nutzlast | 500 kg |
| Freiheitsgrad | 3 Achsen |
| Max.Durchmesser des Ausschnitts | 1300 mm |
| Belastungsverhältnis zwischen den Parteien | 100:60 |
| Nenndrehmoment JT2/3 | 167 Nm |
| Max. Drehmoment JT2/3 | Nein |
| Drehbereich JT1 | +/-182° |
| Drehbereich JT2/3 | +/-360°* |
| Max. Drehgeschwindigkeit JT1 | 60°/s |
| Max. Drehgeschwindigkeit JT2/3 | 150°/s |
| Wiederholbarkeit | ±0,05 mm |
| Max. Offset COG von der Drehachse JT2/3 | 100 mm |
| Drehzeit JT1 (180°) | 3,7 s |
| Max. Massenträgheitsmoment JT1 - ohne die Trägheit der Struktur | 4300 kgm2 |
| Max. Massenträgheitsmoment JT2/3 | 192 kgm2 |
| Masse | 1350.0000 |
| Max. Ladehöhe | 1035 mm |
| Einbau | Fußboden |
| Farbe | NCS S 0510-G50Y & RAL9011 |
| Eingebaute Hilfsmittel | Schweißnahtübertragungssystem |
| Nennschweißstrom - 100% Einschaltdauer | 500 A |
| Umgebungsbedingungen | 0÷40°C (Luftfeuchtigkeit) 35÷85%, keine Betauung |
